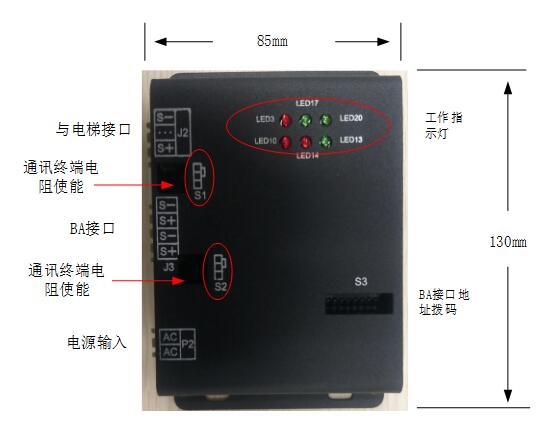

一、设备图解
J2：通信接口，连接电梯的通信总线上，接线见下图。
J3：RS-485隔离接口，连接BA 系统，上图BA接口1和BA接口2内部连通。
P2：电源输入。
通信终端电阻：
S1为与电梯通信的终端电阻，按照上图位置短接有效。阻值120 OHM
S2为与BA系统通信的终端电阻，按照上图位置短接有效。阻值120 OHM
S3为地址编码，范围1-255

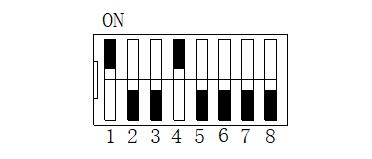

拨至ON端有效，8421编码，如下图地址为9
二、技术参数
1.输入电压：AC/DC 12V～32V;
2.通讯方式：RS485;
3.适用范围：通力电梯;
4.正常工作范围：-30℃～60℃，湿度RH 30% ～ 95%不结露;
5.存储温度：-35℃～70℃;
6.外型尺寸：130×85×24.5mm（L×W×H）;
7.固定尺寸：50×119mm;
8.安装方式：背胶粘贴或固定孔固定在控制柜或自制箱体内;
三、安装说明
1.安装工具及安装辅料准备
偏口钳，平口钳，一字螺丝刀，十字螺丝刀，电钻，万用表，绝缘胶布，压线帽，电源开关、配套线缆等。
2.安装位置及方式
就近安装在机房控制柜附近，不应裸露至于空旷处，外壳为金属，应做好绝缘处理。

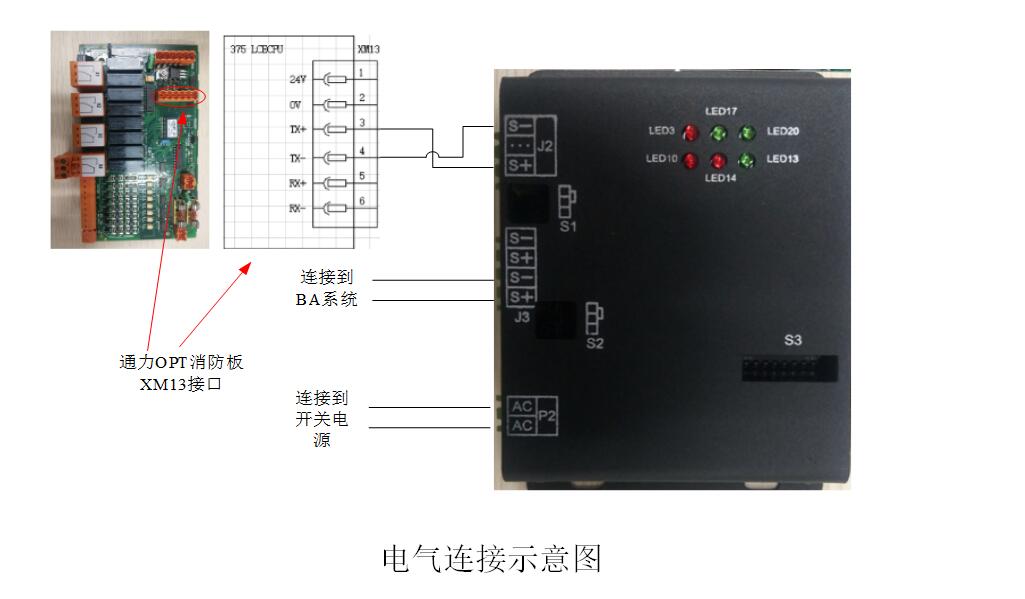

四、接线图
五、使用说明
LED3：电源指示灯，正常工作时常亮。
LED17：与BA系统通信指示灯(接收)，正常工作时闪烁。
LED20：与BA系统通信指示灯(发送)，正常工作时闪烁。
LED10、LED14：工作指示灯，正常工作时均有规律闪烁。
LED13：与电梯通信指示灯(接收)，正常工作时闪烁。

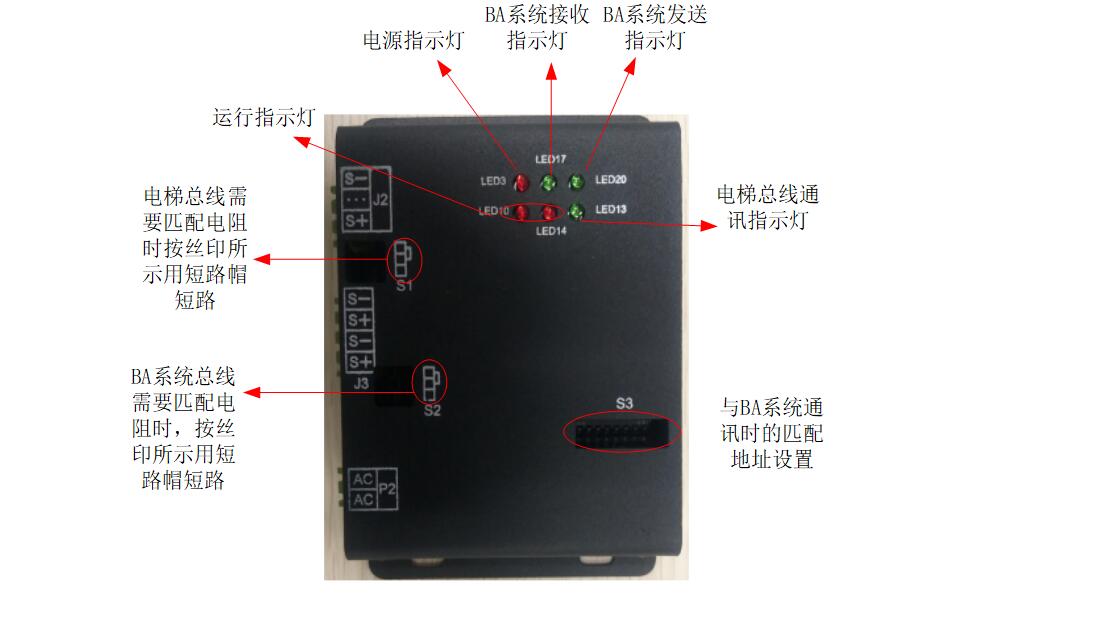

如下图所示为设备工作调试时需要用到的状态指示及设置：
1.通电测试：
设备上电，LED3常亮，LED10、LED14有规律闪烁，设备正常。
2.通讯测试：需要专业人员操作
A．模拟测试---用PC端串口工具模拟查询指令，返回电梯信息；
---改变编码地址，再次验证查询，返回电梯信息，设备正常。
B．应用测试---配合实际应用环境进行功能测试，请联系现场技术支持。

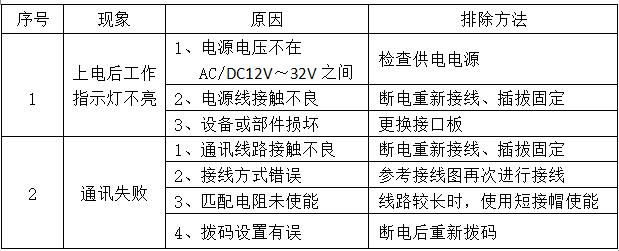

六、常见故障排除
七、注意事项
1．上电前应确认接口板输入电源电压为AC/DC12V～32V。
2．电源容量应不小于所有设备最大耗量之和。
3．设备元器件与地之间应有良好绝缘。
4．设备使用环境应符合要求，并有良好的散热空间。
5．插拔连接件时请一定要断电进行。
