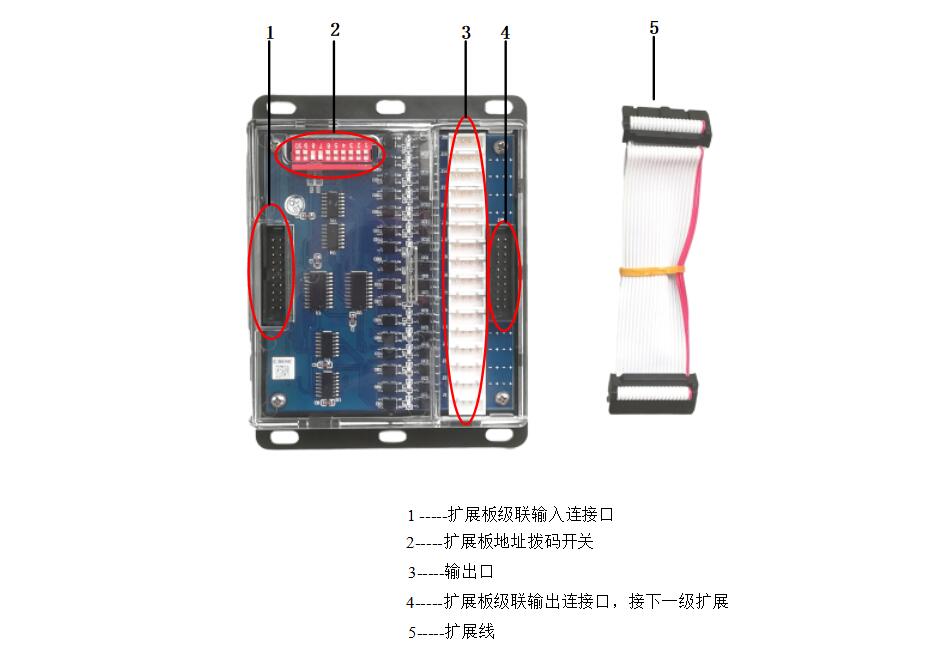

一、设备图解
二、技术参数
1.工作电压：DC5V;
2.输出方式：开关量;
3.工作温度：-35℃～60℃，湿度RH 30% ～ 95%不结露;
4.存储温度：-40℃～85℃;
5.外型尺寸： 123.5×95×25mm（L×W×H）;
6.安装孔尺寸：114.75×75mm;
三、安装说明
1．安装工具及安装辅料准备
偏口钳，平口钳，一字螺丝刀，十字螺丝刀，万用表，绝缘胶布，压线帽，扩展线，楼层连接排线等。
2.安装位置
(1) 安装在操纵箱内适当的位置，安装后应保证电路板与金属件隔离，防止短路。
(2) 如果操纵箱内无空间，可将控制器固定在电梯轿顶适当的位置。

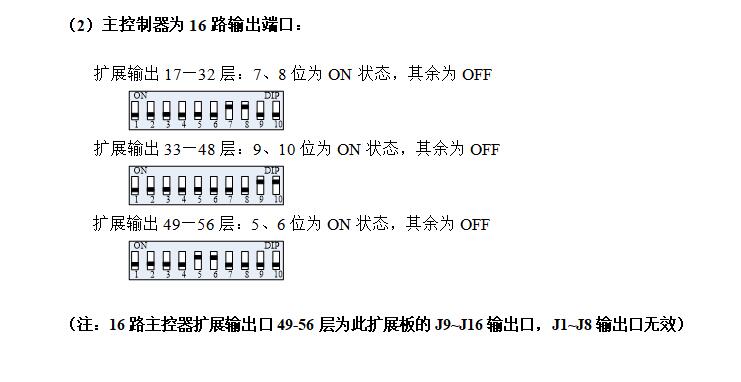

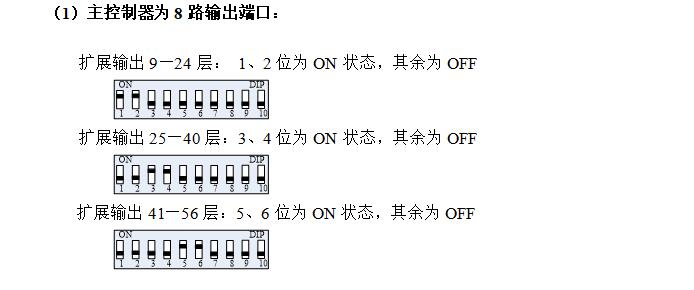

四．扩展口地址拨码开关详解

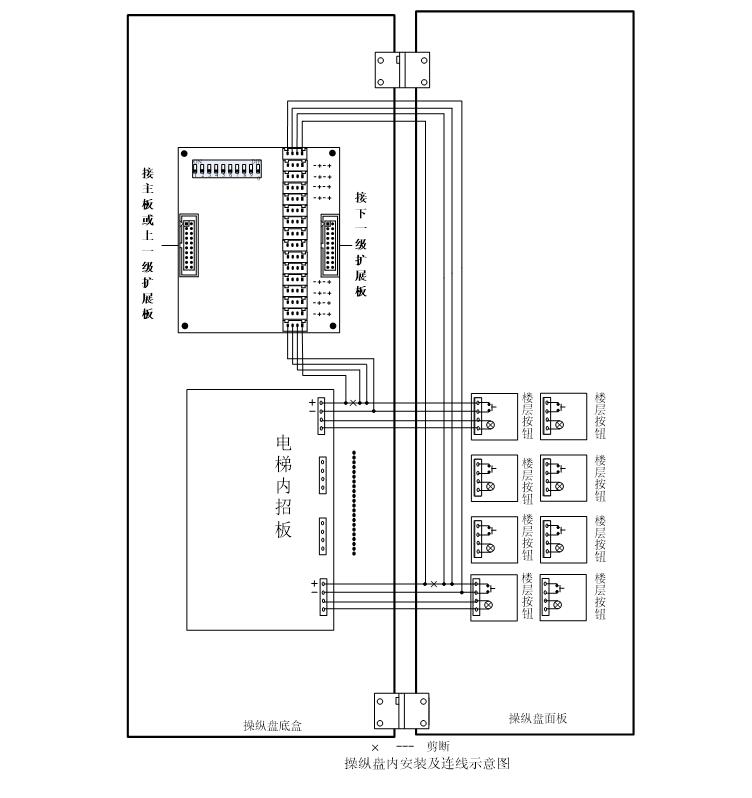

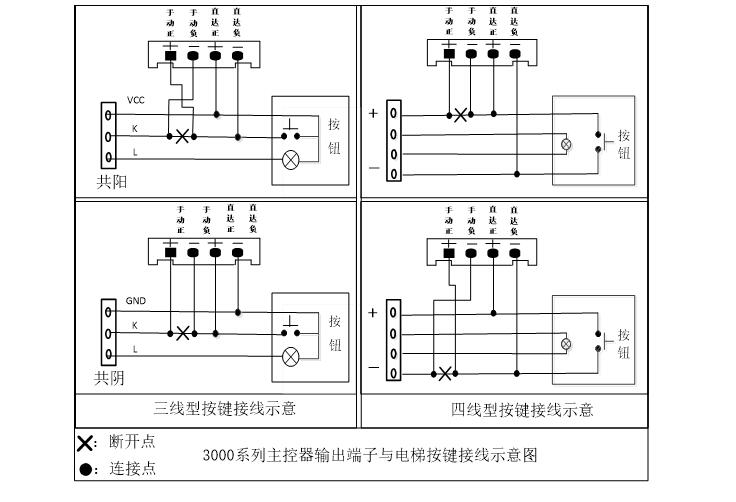

五. 接线图

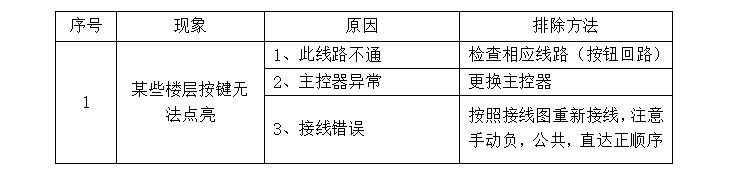

六、常见故障排除
七、注意事项
1.设备元器件与地之间应有良好绝缘;
2.设备使用环境应符合要求，并有良好的散热空间;
3.插拔连接件时请一定要断电进行;
